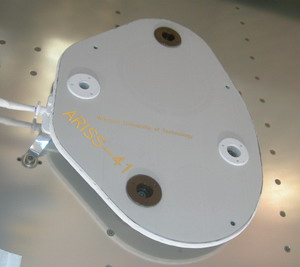

Außenantenne am Columbus-Modul, nähere Informationen findet man bei :

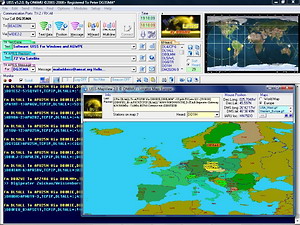

Sehr gut gefällt mir UISS. Natürlich kann man damit auch über Amateurfunksatelliten Packetverbindungen aufbauen.
gabe es anlässlichech des 50. Jahrestages einen Aufruf zu einer Sputnikparty .
Die Schaltung der verwendeten Sender war bis dahin verschollen und es gab mehrere Entwürfe
für mögliche Nachbauten.
Erst vor wenigen Jahren wurde die Originalschaltung wiederentdeckt.
Der von mir aufgebaute TX lehnt sich an den Vorschlag von SM7UCZ an
und wurde für die vorhandenen Bauteile angepasst.

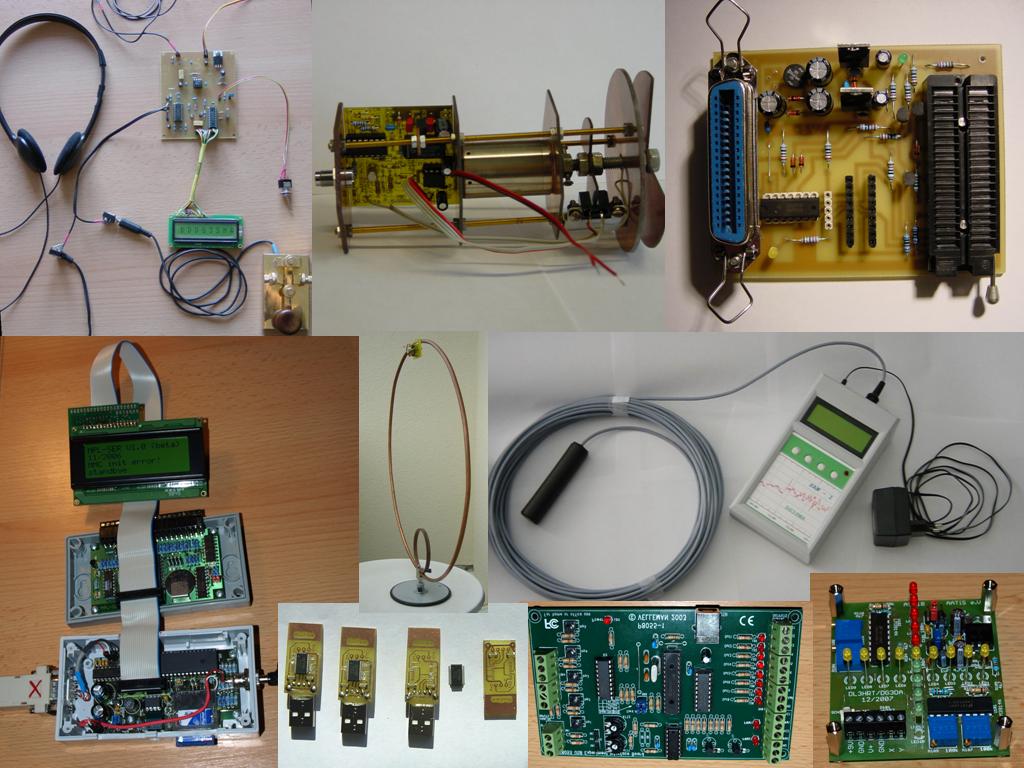

Hier eine kleine Auswahl aus den letzten Jahren.
CW-Decoder, Feldmühle, PIC-Brenner, MPL, Magnetantenne, SAM,
Beschleunigungsmesser, RS232-USB-Interface, USB-Testplatine
Im OV S 37 wurde schon seit einiger Zeit nach einem Bausatz für ein SDR gesucht.
Das LIMA-SDR-Projekt des OV L02 Duisburg wurde ausgewählt.
Eine gute Bauanleitung, hervorragende Leiterplatinen und unkomplizierter Aufbau sicherten
einen erfolgreichen Nachbau.

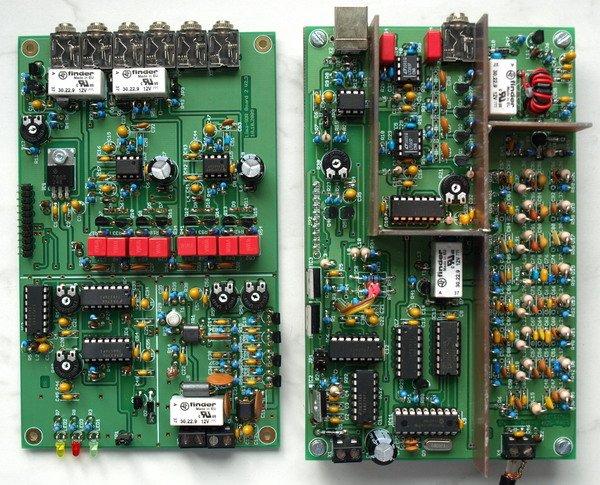

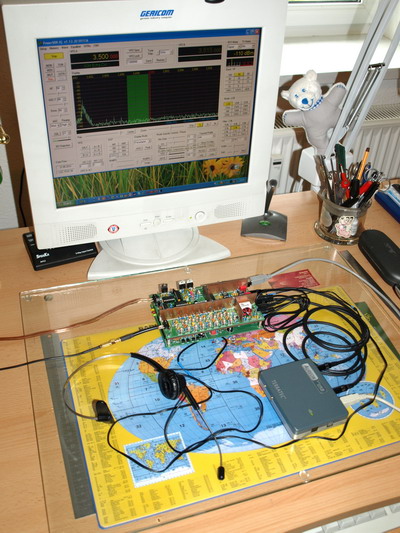

Hier einige Bilder meines Lima-SDR-TRX.
Herzlichen Dank den Entwicklern, besonders an
Bernd, DL9WB.

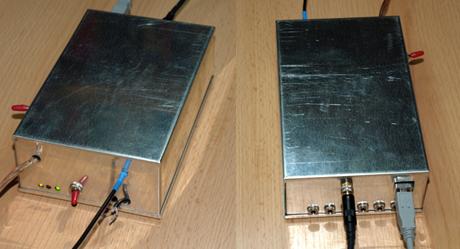

Im Gehäuse geht es eng zu , sieht aber gut aus.

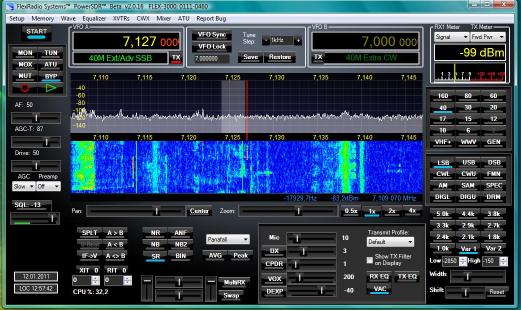

Die Software "PowerSDR" ist frei downloadbar und kann natürlich auch für die selbst gelöteten Geräte konfiguriert werden.
Links ein Sceenshot des Programms in Anwendung als Bedienoberfläche für das "FlexRadio FLEX-3000".

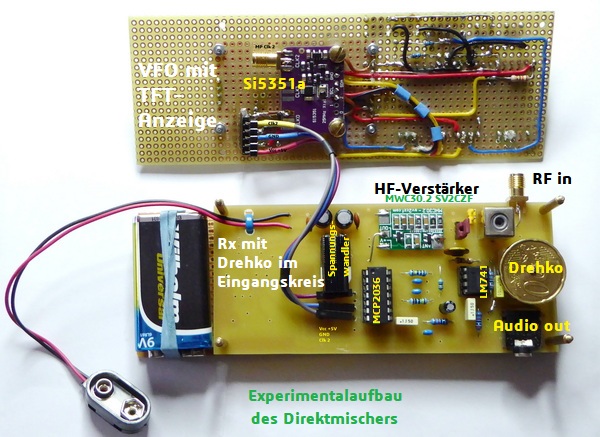

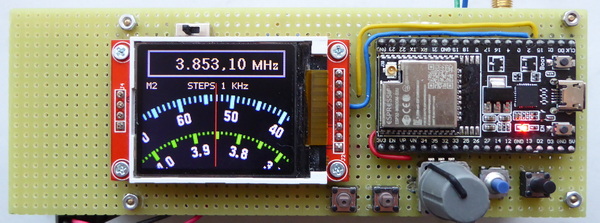

Der neue Rx arbeitet auch als Direktmischer und verwendet ein Si5351a-PLL-basiertes Modul für den VFO. Auf der Empfänger-Platine sind noch ein Spannungsregler, ein HF-Vorverstärker (MWC30 von SV2CZF) oder ein diskreter Aufabu und ein Vorkreis mit Drekondensator integriert. Der digitale VFO wurde von Tj Lab (JF3HZB) entworfen und verfügt über eine pseudo-analoge TFT-Anzeige. Dieser Baustein wurde von Klaus, DJ7OO, modifiziert und erweitert. DG3SMA baute die Anordnung als Experimentalaufbau nach und erprobte die beiden Teilkomponenten. DJ7OO entwarf ein neues Platinenlayout für einen sicheren und übersichtlichen Nachbau.
Mit dem Rx können sowohl Audiosendungen als auch digitale Signale in einem weiten Frequenzbereich empfangen werden. In Vorbereitung ist ein erweitertes Rx-Konzept womit die Bereiche von 135 bis 550 KHz und 3,4 bis 14,5 MHz empfangen werden können.
Weitere Informationen findet der interessierte Bastelfreund auf den Seiten von DJ7OO wohin der Link im Seitenframe führt.

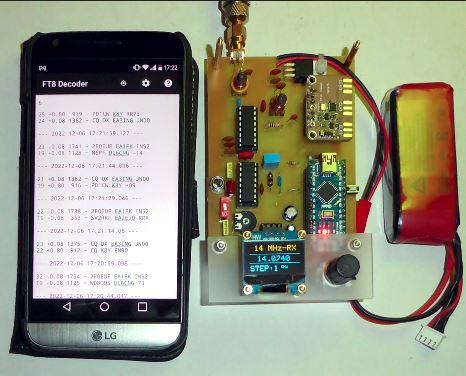

unter Verwendung des IC CD2003 und eines PLL -Si5351 beschreibt DJ7OO auf seiner Homapage.
Diese Anwendung wurd sehr erfolgreich für den FT8-Empfang getestet.
